Innendurchmesser
Der Innendurchmesser des Balges. Achtung: Muss nicht identisch mit dem Stulpen-/Flanschdurchmesser sein.
Außendurchmesser
Der Außendurchmesser des Balges. Achtung: Muss nicht identisch mit dem Stulpen-/Flanschdurchmesser sein.
Maximale Länge
Auch oft als Auszug bezeichnet.
Minimale Länge
Den geringsten Zusammendruck (=LMIN) erreichen unsere MSflex.
Faltentiefe
Das Maß von der Spitze der Falte bis in den Faltengrund. Je nach Anwendungsfall und Produktlinie beraten wir Sie zum optimalen Auslegungsverhältnis.
Differenz zwischen LMIN und LMAX
Der Hub beschreibt den Verfahrweg eines Faltenbalges. Dieser kann z. B. durch Auszugssperren eingeschränkt werden.
Der Anschluss eines Faltenbalges zur Montage, kann oben wie unten sein.
Die Stulpe wird, wie der Begriff schon vermuten lässt, über den Maschinenflansch gestülpt und dann fixiert. Auf Wunsch liefern wir passende Schlauchschellen, Schlauchklemmen, Klemmen, Kabelbinder oder Federbandschellen mit dazu.
Der Anschluss eines Faltenbalges zur Montage, kann oben wie unten sein.
Wir führen Flansche passgenau zum Anwendungsfall aus. Diese können aus Gummi, Textil, Metall, PVC oder anderen gewünschten Materialien sein. Bohrbilder, Senkungen, Haken, Ausschnitte etc. sind hierbei für die perfekte Passung zur Maschine möglich. Ausführung mit Magnetband oder Sondergeometrien im 3D-Druck sind ebenfalls möglich.
Durchmesser der Stulpe (1 = oben, 2 = unten); b1/2 stellt die Stulpenhöhe dar.
Durchmesser des Flansches (1 = oben, 2 = unten).
Abhängig von diversen Parametern eines Faltenbalges kann es vonnöten sein, eine Auszugssperre einzubauen.
Hauptsächlich wird diese Option benötigt, um eine Überstreckung der Falten zu vermeiden. Diese kann je nach Produktlinie teils sogar zwingend notwendig werden. Wir führen Auszugssperren sowohl innenliegend als auch außenliegend aus und stellen diese in verschiedenen Ausführungen aus. Unsere Konstruktion kann hier gern behilflich sein.

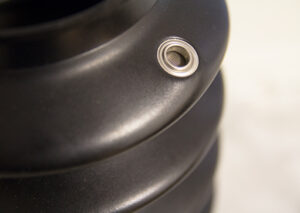

Mechanismus zur Be-/ und Entlüftung von Faltenbälgen unterschiedlicher Produktlinien
Je nach Verfahrgeschwindigkeit kann eine ausreichende Be-/Entlüftung eines Faltenbalges notwendig sein. Diese führen wir je nach Anwendungsfall unterschiedlich aus: als Klappen, Löcher, mit Sieben oder feinen Membranen.

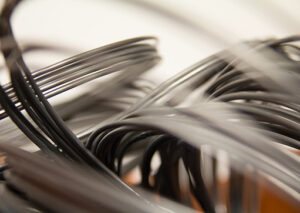

Ring aus Alu-/Stahldraht unterschiedlicher Güteklassen
Wird in der Faltenspitze eingelegt, um die Falte bei vollem Auszug zu stabilisieren, sodass sie nicht einknicken kann.
Individuell angepasst für den Einsatzfall.
Die Stützscheibe wird in der Falte eingelegt, um die Falte bei vollem Auszug zu stabilisieren, sodass sie nicht einknicken kann.
Individuell angepasst für den Einsatzfall, passend zu allen gängigen Spindeltypen und Zylindern.

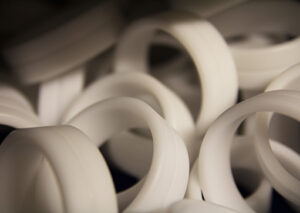

Wird in einigen Falten, meist alle rund 400 mm, eingelegt, um den Faltenbalg bei vollem Auszug zu stabilisieren, sodass sie nicht mit der innenliegenden zu schützenden Spindel kollidieren kann. Andernfalls kann der Faltenbalg klemmen und führt damit zu Maschinenstillstand und erhöhtem Ersatzteilbedarf.
Simpel gesprochen: alles, was der Faltenbalg aushalten muss.
Die Medien und Bedingungen sind ein maßgebliches Kriterium zur Auswahl des richtigen Faltenbalges/Maschinenschutzteils. Diese werden durch Fertigungsprozesse und vor allem die Materialien bestimmt. Es kommt hierbei auf die Beaufschlagung durch innen- und außen einwirkende Stoffe an. Hierzu zählen insbesondere Öle/Fette, Stäube, Funken, Schlacke, Säuren, Laugen, Späne, Wasser.
Konstruktives Element, das einer Führung des Faltenbalges dient.
Manche Faltenbälge, Maschinenschutzteile und Abdeckungen müssen im Einsatz explizit geführt werden. Dies kann innen- wie außenliegend konstruiert sein. Auf Wunsch werden beispielsweise unsere MSslide-Gleitbahnschützer an die vorhandenen Profile von Linearschienen angepasst. Durch unsere hohe Fertigungstiefe können wir hier auch höchst individuelle Lösungen realisieren.

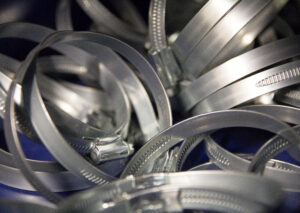

Zur einfachen Anbindung und unmittelbaren Montage, liefern wir Ihnen gern weitere Artikel mit, wie bspw. Schlauchschellen, Schrauben, Flansche oder Klemmschellen.

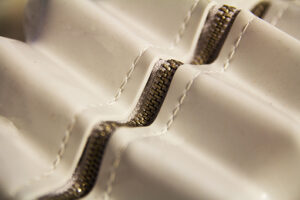

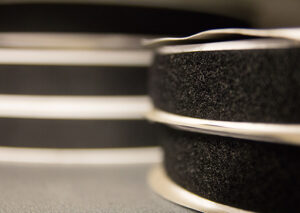

Wird in der Regel eingesetzt, um einen Faltenbalg nachträglich an der Maschine anzubringen, insbesondere im Servicefall oder wenn ein Balg an der Verschleißgrenze getauscht werden muss. Je nach Produktlinie stehen hierfür verschiedene Optionen zur Verfügung. Häufig werden Reißverschlüsse oder Klettband, z. B. von Velcro, hierzu genutzt.
